27.12 میگاہرٹز معیاری: کیوں RF ویلڈنگ مختلف طریقے سے گرم ہوتی ہے۔

RF ویلڈنگ اور روایتی تھرمل بانڈنگ کے درمیان بنیادی فرق صرف کارکردگی نہیں ہے — یہ وہ سمت ہے جس میں حرارت مواد سے گزرتی ہے۔

روایتی طریقے (گرم سلاخیں، گرم پلیٹین، ہیٹ گن) مواد کی سطح پر توانائی کا اطلاق کرتے ہیں اور اندرونی کو بانڈنگ درجہ حرارت پر لانے کے لیے ترسیل پر انحصار کرتے ہیں۔ پتلی فلموں کے لیے یہ کافی کام کرتا ہے۔ پریمیم واٹر پروف گیئر میں استعمال ہونے والے موٹے، گھنے TPU ٹکڑے ٹکڑے کے کپڑوں کے لیے، یہ ایک عملی مسئلہ پیدا کرتا ہے: اندرونی انٹرفیس کو فیوژن درجہ حرارت پر لانے کے لیے کافی وقت کی ضرورت ہوتی ہے تاکہ پہلے بیرونی تہہ کو جھلسنے یا خراب کرنے کا خطرہ ہو۔ "کافی نہیں" اور "بہت زیادہ" کے درمیان کی کھڑکی جیسے جیسے مواد کی موٹائی بڑھتی جاتی ہے تنگ ہوتی جاتی ہے۔

RF ویلڈنگ اسے اندر کی طرف لے جانے کے بجائے مواد کے اندر سے حرارت پیدا کر کے اسے نظرانداز کرتی ہے۔ پیشہ ورانہ RF ویلڈنگ کا سامان 27.12 میگاہرٹز پر کام کرتا ہے — نامزد ISM (صنعتی، سائنسی، اور طبی) ریڈیو فریکوئنسی بینڈ جو صنعتی آلات کے اس طبقے کے لیے مختص کیا گیا ہے۔ اس فریکوئنسی پر، متبادل برقی مقناطیسی میدان TPU کے اندر قطبی مالیکیولز کو ہر دولن کے ساتھ دوبارہ ترتیب دینے کی کوشش کرنے کا سبب بنتا ہے: فی سیکنڈ تقریباً 27 ملین بار۔ یہ جو مالیکیولر رگڑ پیدا کرتا ہے وہ پورے ویلڈ زون میں یکساں طور پر حرارت پیدا کرتا ہے، اس انٹرفیس پر جہاں فیوژن ہونے کی ضرورت ہوتی ہے، سطح سے اندرونی تھرمل ترسیل پر انحصار کیے بغیر۔

ایک ساتھ لاگو نیومیٹک دباؤ کے تحت، جوائنٹ انٹرفیس پر مواد فیوژن درجہ حرارت تک پہنچ جاتا ہے اور پرتیں سالماتی سطح پر ضم ہوجاتی ہیں۔ ایک بار جب فیلڈ کو ہٹا دیا جاتا ہے اور مواد مسلسل دباؤ میں ٹھنڈا ہوجاتا ہے، تو دو پینلز کے درمیان اصل حد ساختی طور پر موجود نہیں رہتی ہے- ویلڈ زون مواد کا ایک مسلسل ٹکڑا بن گیا ہے۔ تباہ کن پل ٹیسٹنگ میں، یہ زون عام طور پر ارد گرد کے بیس فیبرک کے ناکامی کے نقطہ سے گزرتا ہے۔ یہ نتیجہ ایک مناسب طریقے سے انجام پانے والے RF ویلڈ کے لیے عملی معیار ہے۔

ویلڈنگ 840D ہائی ٹینسیٹی ٹی پی یو: خرابی کے لیے ایک تنگ مارجن

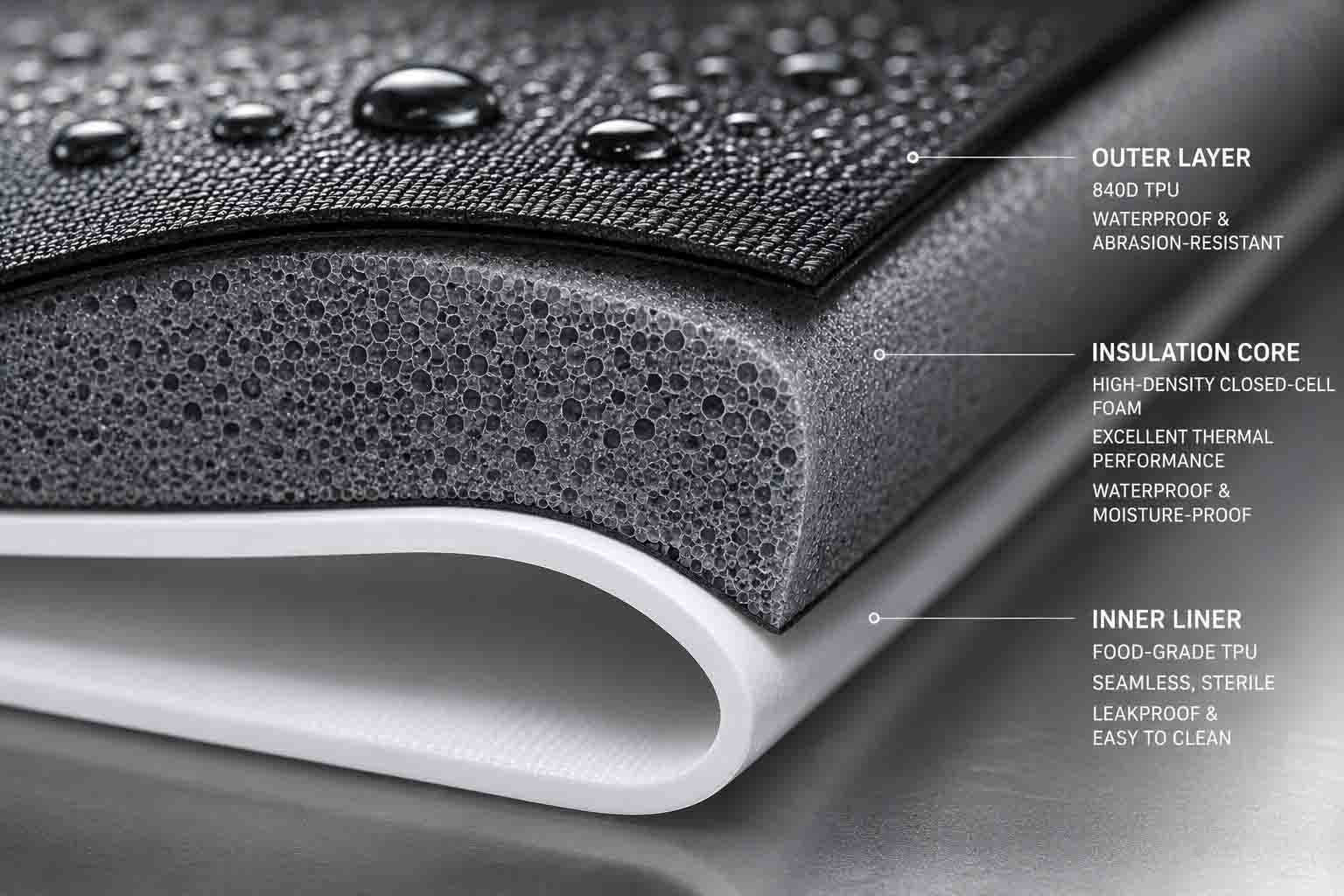

RF ویلڈنگ مطابقت پذیر تھرمو پلاسٹکس کی ایک رینج میں کام کرتی ہے—PVC، PET، EVA، مختلف PU-coated fabrics. ہیوی ڈیوٹی آؤٹ ڈور ایپلی کیشنز کے لیے جس میں بوجھ کے تحت مسلسل کھرچنے کی مزاحمت اور ساختی سالمیت کی ضرورت ہوتی ہے، 840-denier ہائی ٹینسیٹی TPU بینچ مارک مواد ہے۔ یہ وہی ہے جو عمل کیلیبریشن پر سب سے زیادہ مطالبات رکھتا ہے۔

ہائی ڈینر کا مطلب ویلڈ زون میں زیادہ مادی ماس ہے، جس کو فیوژن درجہ حرارت پر لانے کے لیے زیادہ برقی مقناطیسی توانائی کی ضرورت ہوتی ہے۔ مشکل یہ ہے کہ اس کا مطلب صرف طاقت کو تبدیل کرنا نہیں ہے۔ آپریٹنگ ونڈو — ناکافی توانائی (نامکمل فیوژن، لیک کا شکار ویلڈ) اور ضرورت سے زیادہ توانائی (مادی کو جھلسا دینے والا، واٹر پروف رکاوٹ) کے درمیان کا دائرہ تانے بانے کے وزن میں اضافے کے ساتھ تنگ ہوتا جاتا ہے۔ ایک پاور سیٹنگ جو 420D TPU پر صاف طور پر کام کرتی ہے ایک ہی وقت میں 840D پر ٹھنڈے دھبے پیدا کر سکتی ہے، جبکہ 840D کے لیے کیلیبریٹ کردہ سیٹنگ اسی پروڈکٹ میں پتلے مواد کو جلا سکتی ہے۔

اس کا انتظام کرنے کے لیے مادی مخصوص انشانکن کی ضرورت ہوتی ہے۔ جب 840D TPU کسی پروڈکشن لائن میں داخل ہوتا ہے—چاہے ایک نئی پروڈکٹ کا تعارف ہو یا اسی سپلائر سے مواد کا نیا بیچ—RF پاور آؤٹ پٹ، پریس پریشر، اور سائیکل ٹائمنگ کو اس مخصوص مواد کے خلاف توثیق کرنے کی ضرورت ہے: اس کا انکار، TPU کوٹنگ کا وزن، اور فارمولیشن۔ ان پیرامیٹرز کا تعلق ایک دستاویزی SOP میں ہے، جس کی تصدیق ہر پروڈکشن رن کے آغاز پر ہوتی ہے۔ تمام تانے بانے کے وزنوں پر یکساں ترتیبات کو لاگو کرنے والی ایک سہولت یہ کام نہیں کر رہی ہے، قطع نظر اس کی صلاحیت کو کیسے بیان کیا گیا ہو۔

تین عمل متغیر جو پیداوار کی مستقل مزاجی کا تعین کرتے ہیں۔

ایک پروٹو ٹائپ پاسنگ پریشر ٹیسٹنگ ثابت کرتا ہے کہ صحیح ویلڈ قابل حصول ہے۔ مسلسل پیداوار کے لیے متغیرات کو کنٹرول کرنے کی ضرورت ہوتی ہے جو اس بات کا تعین کرتے ہیں کہ آیا یہ حجم میں دوبارہ قابل دہرایا جا سکتا ہے۔

ڈائی ٹولنگ پریسجن

ویلڈنگ ڈائی — شکل والا الیکٹروڈ جو مواد سے رابطہ کرتا ہے اور ویلڈ جیومیٹری کی وضاحت کرتا ہے — کو پیتل یا ایلومینیم سے مخصوص سیون پیٹرن کے لیے درکار طول و عرض تک مشین بنایا جاتا ہے۔ اس ٹولنگ میں جہتی درستگی کوئی ثانوی تشویش نہیں ہے۔ ایک ناہموار ڈائی سطح ویلڈ زون میں غیر مساوی دباؤ کی تقسیم پیدا کرتی ہے، جو ناہموار اندرونی حرارت پیدا کرتی ہے: ٹھنڈے مقامات جہاں مواد مکمل فیوژن درجہ حرارت تک نہیں پہنچتا اور گرم مقامات جہاں اسے زیادہ گرم کیا گیا تھا۔ سرد دھبے لیک شروع کرنے والے مقامات بن جاتے ہیں۔ گرم دھبے مواد کو پتلا کرنے کے علاقے بن جاتے ہیں جو طویل مدتی سیون کی سالمیت سے سمجھوتہ کرتے ہیں۔

ڈائی پہننے کا اثر پیداواری حجم پر ایک جیسا ہوتا ہے۔ رابطے کی سطحیں جو پیداواری مہم کے آغاز میں برداشت کے اندر تھیں آہستہ آہستہ برداشت سے باہر ہو جاتی ہیں۔ ذمہ دار RF ویلڈنگ آپریشنز ڈائی کنڈیشن کو ٹریک کرتے ہیں اور پہننے سے ویلڈ کوالٹی کو متاثر کرنے سے پہلے ٹولنگ کو تبدیل یا ری کیلیبریٹ کرتے ہیں — نہ کہ QC ٹیسٹنگ شروع ہونے کے بعد ناکامی کی بلند شرح دکھاتے ہیں۔

دباؤ کی درخواست: دو مراحل، دو مختلف افعال

RF ویلڈنگ میں نیومیٹک پریشر ایکٹیو ویلڈ فیز اور اس کے بعد آنے والے کولنگ فیز کے دوران الگ الگ کام کرتا ہے، اور دونوں چیزیں۔

فعال RF مرحلے کے دوران، دباؤ ویلڈ انٹرفیس پر مادی تہوں کے درمیان گہرے رابطے کو یقینی بناتا ہے، جو کہ TPU کے فیوژن درجہ حرارت تک پہنچنے پر مالیکیولر آپس میں ملاپ کو قابل بناتا ہے۔ RF توانائی کو ہٹانے کے بعد کولنگ کے مرحلے کے دوران، دباؤ فیوزڈ زون کو پوزیشن میں رکھتا ہے جبکہ پولیمر چینز مضبوط ہو جاتی ہیں۔ ویلڈ زون کو کافی حد تک ٹھنڈا ہونے سے پہلے دباؤ چھوڑنا ساکن نرم مواد کو خراب کرنے کی اجازت دیتا ہے - ویلڈ زون کے کناروں پر کمزور بانڈ اور جہتی عدم مطابقت پیدا کرتا ہے جو استعمال میں تناؤ کے ارتکاز پوائنٹس بن جاتے ہیں۔

قبل از وقت پریشر ریلیز ہائی والیوم RF ویلڈنگ میں سب سے عام شارٹ کٹس میں سے ایک ہے، جہاں سائیکل ٹائم پریشر تیزی سے اگلے حصے میں جانے کے لیے آپریشنل ترغیب پیدا کرتا ہے۔ نتیجے میں آنے والے ویلڈز اکثر بصری معائنہ اور ابتدائی کم دباؤ کی جانچ سے گزرتے ہیں، پھر مسلسل بوجھ کے تحت ناکامی کی بلند شرح اور میدان میں بار بار فلیکس سائیکلنگ کو ظاہر کرتے ہیں۔

سائیکل ٹائمنگ

ایک مکمل RF ویلڈنگ سائیکل تین مرحلوں میں چلتا ہے: پری پریس (RF ایکٹیویشن سے پہلے لاگو دباؤ، مواد کو ڈائی میں صحیح طریقے سے بیٹھنے کی اجازت دیتا ہے)، ایکٹو ویلڈ (RF انرجی آن، مالیکیولر ہیٹنگ اور فیوژن ہو رہی ہے)، اور پریشر میں ٹھنڈا ہونا (RF آف، ویلڈ زون کو مضبوط کرنا)۔ ہر مرحلے میں مواد کی موٹائی، کوٹنگ کے وزن، اور استعمال میں ڈائی جیومیٹری کے لیے مخصوص ایک بہترین دورانیہ ہوتا ہے۔

یہ اوقات مواد کے درمیان منتقل نہیں ہوتے ہیں۔ ایک مخصوص TPU تصریح کے لیے تیار کردہ ایک سائیکل بھاری تانے بانے کو انڈر ویلڈ کرے گا اور اسی پروڈکٹ میں کہیں اور استعمال ہونے والے ہلکے مواد سے زیادہ ویلڈنگ کا خطرہ ہے۔ جب پروڈکشن رن کے درمیان مادی وضاحتیں تبدیل ہوتی ہیں—مختلف انکار، مختلف کوٹنگ وزن، مختلف سپلائر بیچز—سائیکل کے پیرامیٹرز کو دوبارہ توثیق کی ضرورت ہوتی ہے، نہ کہ تسلسل کا قیاس۔

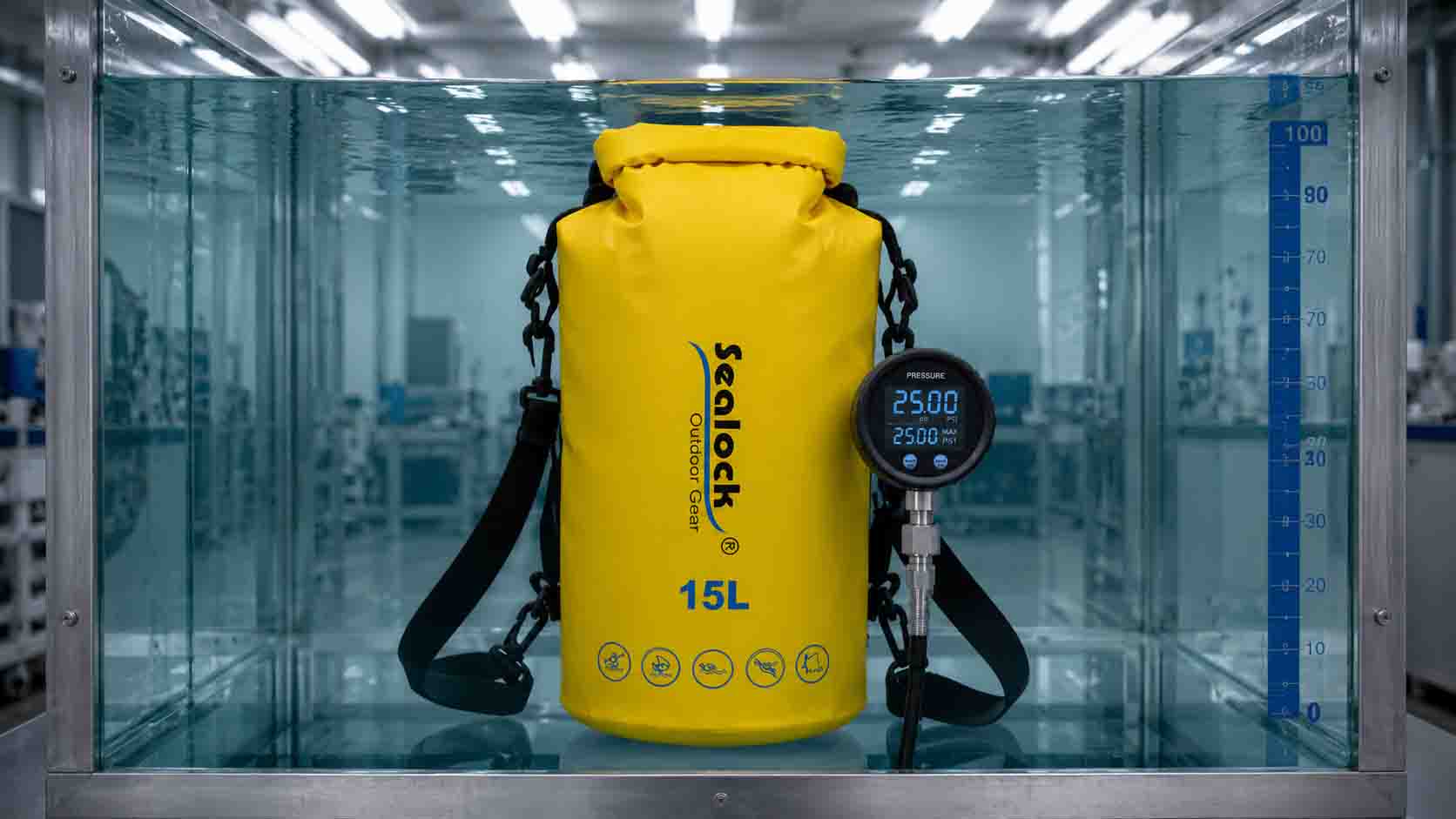

1.0 بار ہائیڈرو سٹیٹک پریشر ٹیسٹنگ: یہ اصل میں کس چیز کی تصدیق کرتا ہے۔

بصری سیون معائنہ سطح کی سطح کے نقائص کی نشاندہی کرتا ہے: مرئی جلنے کے نشانات، ویلڈ کوریج میں واضح خلا، مجموعی جہتی مسخ۔ یہ انڈر فیوزڈ انٹیریئر زونز، ویلڈ انٹرفیس پر مائیکرو وائیڈز، یا ایسے ٹھنڈے مقامات کی نشاندہی نہیں کرتا جو محیطی حالات میں رکھتے ہیں لیکن بوجھ کے نیچے کھلتے ہیں۔ کسی بھی دباؤ کی درجہ بندی کے دعوے کے ساتھ پنروک مصنوعات کے لیے، بصری معائنہ ایک فرش ہے، نہ کہ چھت۔

1.0 بار ہائیڈرو سٹیٹک پریشر ٹیسٹ سنجیدہ RF ویلڈڈ آؤٹ ڈور مصنوعات کے لیے توثیق کا معیار ہے۔ ایک بار 10-میٹر پانی کے کالم کے ہائیڈرو سٹیٹک دباؤ سے مماثل ہے — نمایاں طور پر ڈوبنے کے حالات سے باہر زیادہ تر آؤٹ ڈور پروڈکٹس کو فیلڈ کے استعمال میں سامنا کرنا پڑے گا، جو بالکل وہی ہے جو اسے ایک بامعنی پیداواری اہلیت کا امتحان بناتا ہے۔

طریقہ کار: مکمل شدہ مصنوعات کو 1.0 بار کے اندرونی دباؤ پر فلایا جاتا ہے اور یا تو پانی میں ڈوبا جاتا ہے یا ایک مقررہ مدت کے لیے دباؤ میں رکھا جاتا ہے۔ پاس کی حالت کسی بھی سیون، ویلڈ زون، یا بند ہونے والے مقام سے صفر مائکرو بلبلے کا اخراج ہے۔ ایک واحد بلبلہ ایک رساو کے راستے کی نشاندہی کرتا ہے جو پیمانے سے قطع نظر کھیت کے استعمال کے تحت پانی کو داخل کرے گا۔ اس ٹیسٹ کی سطح پر کوئی قابل قبول جزوی پاس نہیں ہے۔

ٹیسٹ جس چیز کی تصدیق کرتا ہے اس سے آگے بڑھتا ہے کہ آیا کوئی مخصوص یونٹ جانچ کے وقت دباؤ رکھتا ہے۔ 1.0 بار سے گزرنے والی پروڈکٹ نے ہر ویلڈ زون میں مکمل مالیکیولر فیوژن کی تصدیق کی ہے، مکمل سیون جیومیٹری میں ڈائی رابطے کو درست کیا ہے، اور پریشر ریلیز سے پہلے مناسب ٹھنڈک کی تصدیق کی ہے۔ پروڈکشن رن میں پاس کی مستقل شرح عمل کے کنٹرول کا ثبوت ہے - انفرادی یونٹ کی تبدیلی نہیں جو مثبت رجحان کے ساتھ پیش آیا۔

جانچ کی فریکوئنسی اتنی ہی نتیجہ خیز ہے جتنا کہ ٹیسٹ کی شدت۔ اہم سیون پروڈکٹس پر فی یونٹ ٹیسٹنگ مکمل پروڈکشن کوریج فراہم کرتی ہے اور ان کی ترسیل سے پہلے انفرادی ناکامیوں کو پکڑتی ہے۔ بیچ سیمپلنگ کم قیمت پر شماریاتی اعتماد فراہم کرتا ہے لیکن انفرادی ناکامیوں کی اجازت دیتا ہے۔ مناسب پروٹوکول کا انحصار سنگل یونٹ فیلڈ کی ناکامی کی ڈاون اسٹریم لاگت پر ہوتا ہے — ان پروڈکٹس کے لیے جہاں ایک لیک وارنٹی کا دعوی اور ممکنہ برانڈ کی نمائش پیدا کرتا ہے، فی یونٹ ٹیسٹنگ عقلی پوزیشن ہے۔
